產品展示Products show

蝶閥閥門首頁 > 產品展示 > 蝶閥 >

產品名稱：GI型不銹鋼高真空蝶閥[ 2013-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

GI型手動高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能。

GI型手動高真空蝶閥適用的工作介質為凈化空氣和非腐蝕性氣體。
1、標準模塊化設計，易于更換及維修。
2、便于清潔的設計。

產品性能參數：

適用范圍： 105 ~1.3×10-4 Pa

閥門漏率： ≤1.3×10-4 Pa.L/S

適用溫度： -25~+80℃(丁腈橡膠)；-30~+150℃(氟橡膠)

安裝方向：任意

產品零件材料：

GI型不銹鋼高真空蝶閥主要零件材料
適用范圍：Applicability	105～1.3×10-4Pa
閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature	-25～+80℃(丁腈橡膠) 　-30～+150℃(氟橡膠)
安裝方向：Mounting Direction	任意

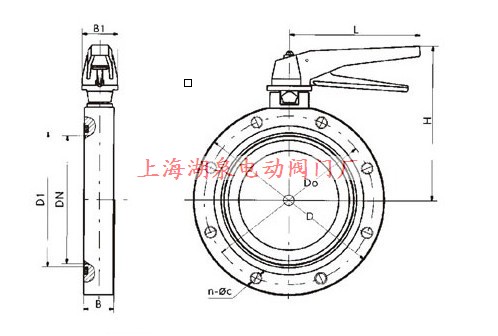

產品外形及連接尺寸：

GI型不銹鋼高真空蝶閥主要外形及連接尺寸
型號	DN	D	Do	D1	B	H	B1	L	n-φc
GI-32	32	78	64	36	22	32	36	115	4-φ7
GI-40	40	85	70	44	22	40	36	115	4-φ7
GI-50	50	110	90	55	22	50	36	115	4-φ9
GI-65	65	125	105	70	26	130	38	135	4-φ9
GI-80	80	145	125	85	30	140	38	135	4-φ9
GI-100	100	170	145	105	30	153	38	135	4-φ12
GI-150	150	220	195	156	35	179	40	165	8-φ12
GI-200	200	275	250	208	40	208	40	185	8-φ12
GI-250	250	330	300	258	45	234	45	300	8-φ14
GI-300	300	380	350	308	55	300	55	350	8-φ14
GI-400	400	500	465	408	60	340	60	500	8-φ18

產品訂貨須知：

一、①不銹鋼高真空蝶閥產品名稱與型號②不銹鋼高真空蝶閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的不銹鋼高真空蝶閥型號，請按不銹鋼高真空蝶閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
